產品特點
? x1 PCI Express接口 (LPCIe-7230)
? 16通道隔離數字輸入和16通道隔離數字輸出 (PCI-7230/LPCI-7230/LPCIe-7230/cPCI-7230)
? 2500 VRMS光隔 (PCI-7234/7234P/LPCI-7230/ LPCIe-7230)
? 單個隔離輸出灌電流高達500mA
? 兩個外部中斷源 (PCI-7230/LPCI-7230/LPCIe-7230/cPCI-7230)
? 緊湊型，低規PCI/PCI Express? PCB (LPCI-7230/LPCIe-7230)
產品簡介

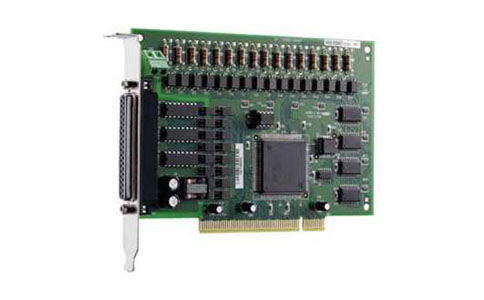

32通道隔離數字輸入輸出卡PCI-7230 （現貨）

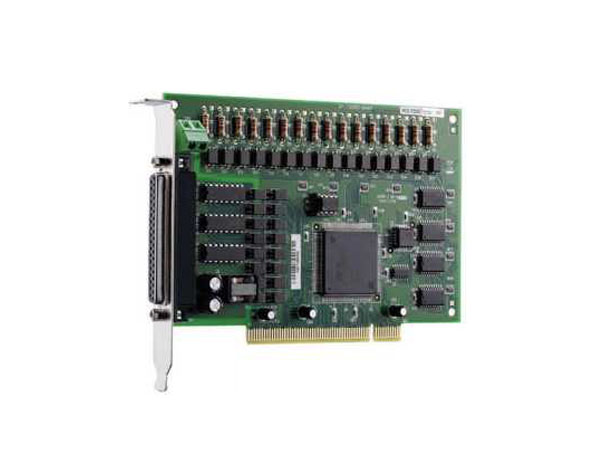

數據輸入輸出卡 凌華PCI/LPCI/LPCIe-7230系列，是32通道隔離輸入輸出卡，可提供2500V光隔保護。PCI/LPCI/LPCIe-7230擁有的寬輸入范圍，使之更容易感應到外部設備的狀態。無極性特征適合于各種工業應用。同時PCI/LPCI/LPCIe-7230和PCI-7234還擁有5至35V的寬輸出范圍，適用于繼電器驅動和工業自動化應用。PCI-7234P還具備源電流輸出能力。
PCI/LPCI/LPCIe-7230和PCI-7233在數字輸入通道上還提供了兩個中斷源。PCI-7233數據輸入輸出卡還具有狀態改變(COS)功 能，可在數字輸入狀態改變時產生中斷。
主要特點：
x1 PCI Express接口 (LPCIe-7230)
16通道隔離數字輸入和16通道隔離數字輸出 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)
2500 VRMS光隔 (PCI-7234/7234P，LPCI-7230，LPCIe-7230)
單個隔離輸出灌電流高達500mA
兩個外部中斷源 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)
緊湊型，低規PCI/PCI Express® PCB (LPCI-7230，LPCIe-7230)

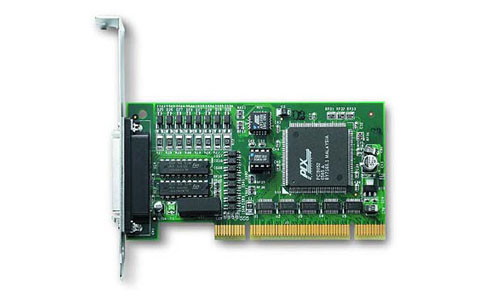

低規16通道隔離輸入和16通道隔離輸出PCI卡 LPCI-7230
主要特點：
支持32位3.3 V或5 V PCI總線 (LPCI-7230)
2500 VRMS光隔 (PCI-7234/7234P，LPCI-7230， LPCIe-7230)
單個隔離輸出灌電流高達500mA
兩個外部中斷源 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)
緊湊型，低規PCI/PCI Express® PCB (LPCI-7230，LPCIe-7230)

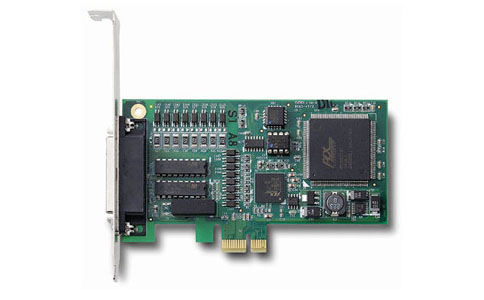

32通道隔離數字輸入輸出卡 LPCIe-7230 （現貨）
主要特點：
x1 PCI Express接口 (LPCIe-7230)
16通道隔離數字輸入和16通道隔離數字輸出 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)
2500 VRMS光隔 (PCI-7234/7234P，LPCI-7230，LPCIe-7230)
單個隔離輸出灌電流高達500mA
兩個外部中斷源 (PCI-7230，LPCI-7230，LPCIe-7230，cPCI-7230)
緊湊型，低規PCI/PCI Express® PCB (LPCI-7230，LPCIe-7230)
產品規格
| 隔離數字輸入 |
|
■通道數 • 16 (PCI-7230/LPCI-7230/LPCIe-7230/cPCI-7230) • 32 (PCI-7233) ■最大輸入范圍 • 0至24V，無極性(PCI-7230/PCI-7233/LPCI-7230/LPCIe-7230) ■數字邏輯電平 • 0至24V，無極性 • 輸入高電壓：5至24 V • 輸入低電壓：0至1.5 V ■輸入阻抗：L2kΩ@0.5W ■隔離電壓 • 2500 Vrms (LPCI-7230/LPCIe-7230) • 5000 Vrms (PCI-7230/PCI-7233/cPCI-7230) ■中斷源 • 數字輸入通道OS I (PCI-7230/LPCI-7230/LPCI-7230/cPCI-7230) • 狀態改變(PCI-7233) ■數據傳輸：程序控制I/O |
| 隔離數字輸出 |
|
■通道數 • 16 (PCI-7230/l_PCI-7230/LPCIe-7230/cPCI-7230) • 32 (PCI-7234) ■輸出類型：達林頓晶體管 ■灌電流 • 在100%負載時單通道500 mA(PCI-7230/l_PCI-7230/LPCIe-7230) • 在10%負載時所有通道370mA(PCI-7230/LPCI-7230/LPCIe-7230) • 在50%負載時所有通道130 mA(PCI-7230/LPCI-7230/l_PCIe-7230) • 在100%負載時單通道500 mA (PCI-7234) • 在20%負載時所有通道500mA(PCI-7234) ■源電流 • 在100%負載時單通道500 mA(PCI-7234P) • 在10%負載時所有通道260 mA(PCI-7234P) ■功耗 • 每個芯片最大I.47W (8數字輸出通道)(PCI-7230/PCI-7234P/LPCI-7230/LPCIe-7230) • 每個芯片最大2.25W(8數字輸出通道)(PCI-7234) ■供給電壓：5至35Vdc ■隔離電壓：2500 Vrms ■數據傳輸：程序控制I/O |
| 通用規格 |
|

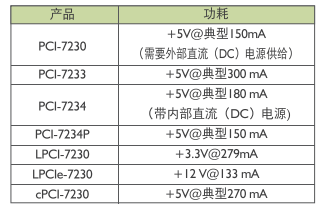

■I/O接口 • PCI-7230/7233/7234/7234P • 37針D-Sub孔型插座 • PCI-7230/LPCI-7230/cPCI-7230 • 一個50針SCSI-ll孔型插座 ■工作溫度：0 °C至60 °C ■存儲溫度：-20 °C至80°C ■相對濕度：5%至95%，非凝露 ■電源要求
■尺寸(不包括連接器) ? 153 mm X 107 mm (PCI-7230) ? 158 mmX I07 mm (PCI-7233) ? 175 mmX I07 mm (PCI-7234 & PCI-7234P) ? 120 mmX65 mm (LPCI-7230) ? 119.9 mm(L) x 68.9 mm(H) (LPCIe-7230) ? 160 mmx lOOmm (cPCI-7230) |
