產品特點
■ 32位PCI總線，Rev 2.2，33MHz
■ 脈沖輸出率最高達2.4MHz
■ 脈沖輸出選擇：OUT/DIR，CW/CCW
■ 在4xAB模式下編碼器輸入頻率最高達2.4MHz
■ 2軸線性插補
■ 可編程加速和減速時間
■ 梯形和S型速度曲線
■ 輕松連接到任意帶有脈沖序列輸入模式的步進電機、AC或DC伺服、線性或旋轉電機
■ 透過現場可程序邏輯閘矩陣（FPGA芯片)與DSP數字信號處理作為硬件的核心運算平臺，擁有強大的客制化性能及可擴充性。
產品特點
■ 32位PCI總線，Rev 2.2，33MHz
■ 脈沖輸出率最高達2.4MHz
■ 脈沖輸出選擇：OUT/DIR，CW/CCW
■ 在4xAB模式下編碼器輸入頻率最高達2.4MHz
■ 2軸線性插補
■ 可編程加速和減速時間
■ 梯形和S型速度曲線
■ 輕松連接到任意帶有脈沖序列輸入模式的步進電機、AC或DC伺服、線性或旋轉電機
■ 28位上/下計數器用于增量式編碼器
■ 所有數字輸入和輸出具有2500VRMS隔離
■ 在線改變速度
■ 多軸，同步開始/停止
■ 專用I/O接PEL，MEL，ORG，EZ，INP，ERC，ALM
■ 可編程中斷源
■ 手動脈沖發生器輸入接口
■ 一個系統最多支持12片卡
■ 3個基于ASIC的歸零模式和9個基于軟件的歸零模式
■ 超過75個線程安全API功能
產品規格
|
脈沖型運動控制 |
|
■ 軸數：4 ■ 脈沖輸出速率：0.01pps至2.4Mpps，可編程 ■ 脈沖指令輸出：DIR/OUT, CW/CCW ■ 最大加速度：245 Mpps2 ■ 速度分辨率：16位 ■ 編碼器輸入速率：2.4MHz@3米線纜 ■ 編碼器計數器分辨率：28位 ■ 定位范圍：-134,217,728至+134,217,727脈沖(28位) ■ 一個系統最多支持卡數：12 |
|
運動接口I/O信號 |
|
■ I/O引腳： ■ 增量式編碼器信號輸入引腳 ■ 編碼器信號輸入 ■ 機械限位開關信號輸入引腳 ■ 伺服電機接口I/O引腳 ■ 脈沖發生器信號輸入 ■ 同步開始/停止信號I/O引腳 |
訂購指南
|
訂購信息 |
|

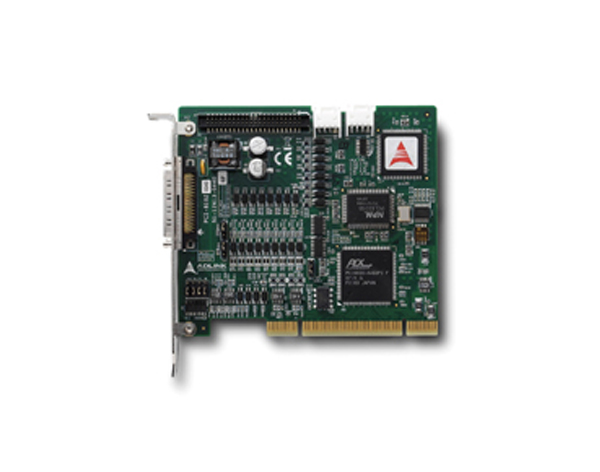

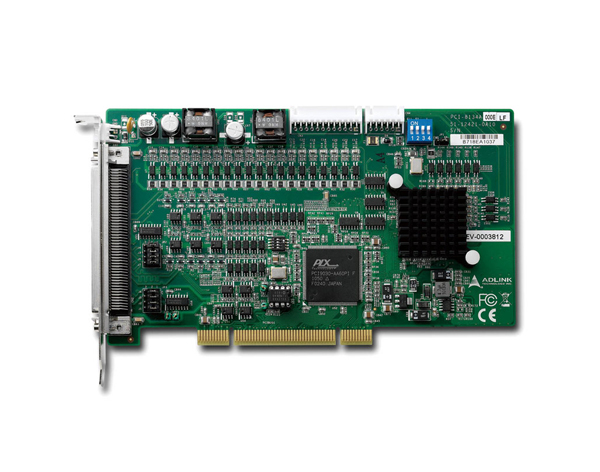

■ PCI-8134A：入門級4軸伺服和步進運動控制卡 |
|
配件 |
|
■ DIN-100S-01：接線端子板，帶100針SCSI-II 接頭和標準導軌安裝 ■ DIN-814-GP：接線端子板，適用于通用型伺服驅動器，帶100針 ■ DIN-814M0：接線端子板，用于三菱MR-J2S-A伺服驅動器 ■ DIN-814M-J3A0：接線端子板，用于三菱MR-J3A/J4A伺服驅動器 ■ DIN-814Y0：接線端子板，用于Yaskawa Sigma V伺服驅動器 ■ DIN-814P-A40：接線端子板，用于松下MINAS A4/A5伺服驅動器 ■ ACL-102100-1：100針SCSI-II線纜(匹配AMP-787082-9)，1米 |
|
軟件 |
|
■ 操作系統 Windows® 8/7/XP，Linux，RTX 5.x/6.x/8.1a ■ 軟件兼容性 VB/VC++/BCB/Delphi，各種帶源代碼的范例程序 ■ 推薦軟件 MotionCreatorPro |

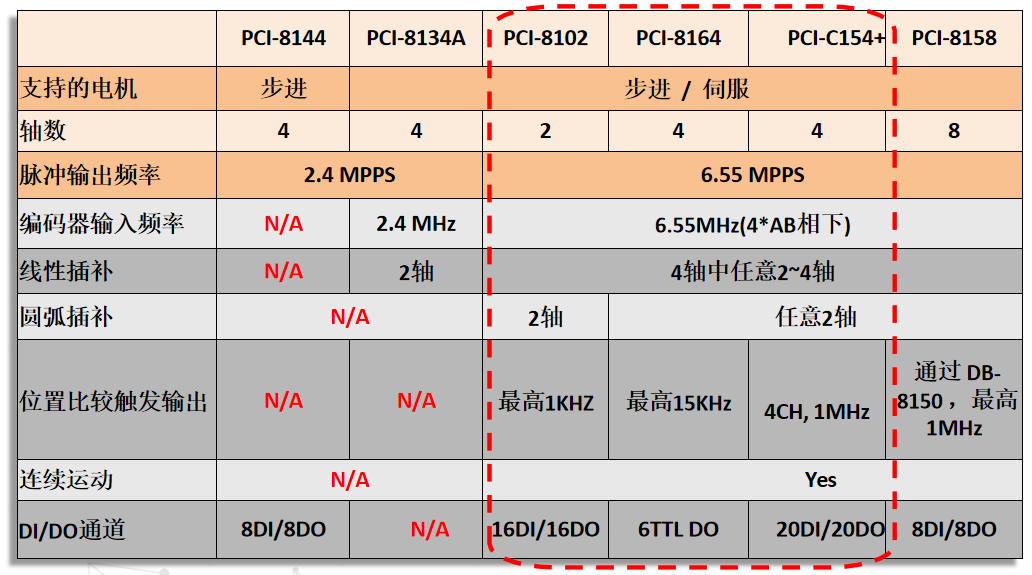

運動卡選型
