產品介紹

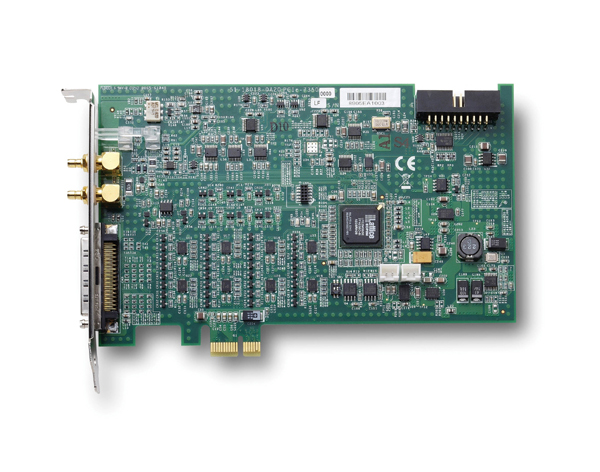

　　凌華PCIe-7350是帶32通道雙向并行I/O線的高速數字IO卡。通過x1 PCI Express®接口，數據傳輸率高達200MB/s，時鐘頻率高達50MHz(內部時鐘)或100MHz(外部時鐘)，是數字圖像采集，視頻播放及IC測試等高速大規模數字量數據采集或交換應用的理想選擇。

　　I/O端口配置及電平偏移

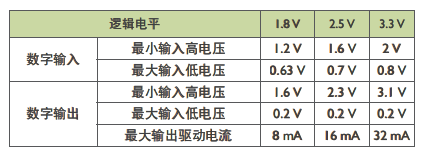

PCIe-7350板載32通道I/O線的初始狀態(上電狀態)預設為輸入線。它可雙向傳輸，并可分為四組。每組包含8個通道，且可單獨配置作為輸入或輸出端口。PCIe-7350可通過軟件選擇，支持1.8V、2.5V及3.3V等三種邏輯電平。  當選擇一個邏輯電平后，所有的四組都將會處于所選擇的邏輯電平。在數字輸出模式下，當數字輸出停用時，輸出電壓是三態的。可編程I/O方向及邏輯電平為測試中的設備提供了靈活的接口。

　　最大數據傳輸率

　　PCIe-7350支持最大200MB/s的數據流量，在最大50MHz內部時鐘頻率時數據寬度為32位，在最大100MHz外部時鐘頻率時數據寬度為8/16位。scatter-gatter總線主控DMA、板載8k采樣點FIFO緩存大小及xl PCI Express®接口的完美結合，保證了在持續高速數據傳輸過程中數據不丟失。

　　相位延返

　　PCIe-7350具有外部采樣時鐘或內部采樣時鐘導出的相移特性， 在高速數據傳輸應用中實現了采集/產生時序的最優化。釆樣時鐘的相移能夠?qū)崿F(xiàn)高達16步的調整，即相移調整范圍達22.5度到337.5度。此特性有效地防止在釆集數據的轉換狀態時進行采樣，確保采樣時序有效穩定。

　　I²C及SPI系列接口

　　PCIe-7350的應用功能l/O（AFI）可配置成I²C或SPI主控節點。I²C接口支持快速模式并使用被稱作SCL （串行時鐘）和SDA （串行數據）的兩個雙向線。SPI接口使用被稱為SCK （串行時鐘）、SI （串行數據輸入）及SO（串行數據輸出）的三線發送信號。PCIe-7350通過內置I²C的SPI協議及其附帶的API，可與外圍設備直接通信。

產品規格

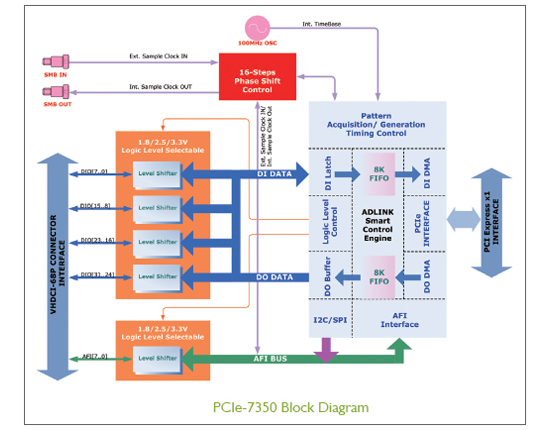

注釋：用于測試圖像傳感器的高速數字I/O模塊
